모델명
동체 자체 무게
유효 탑재량
지구력
White Tiger UAV는 탠덤 - 레이아웃, 후방 - 추진 VTOL 고정 - 날개 드론입니다. 동체는 탄소 - 섬유 복합 재료로 만들어져 강도가 높고 무게가 가볍습니다.
날개 구조의 장점
전방 날개 + 후방 날개 디자인
앞쪽 날개는 앞쪽으로 - 스윕되고 아래쪽 - 2면각을 갖는 반면, 뒤쪽 날개는 위쪽 - 2면각을 갖습니다.
이 디자인은 엔지니어링의 공기 역학과 미학을 완벽하게 결합합니다.
통합 동체 설계
이 항공기는 양력 - 대 - 항력 비율이 매우 높은 양력 - 동체 날개 - 동체 통합 설계를 채택했습니다. 디자인이 정교하고, 항공기 전체에 중복되는 영역이 없어 불필요한 공기역학적 항력이 발생하는 것을 방지합니다.
추가 - 대형 내부 동체 부피
총 탑재 중량이 최대 45kg(연료 포함)인 다양한 공중 장치를 자유롭게 설치할 수 있습니다. 동체에는 장비 설치 브라켓에 -가 내장되어 있어 장비 탑재가 더욱 편리합니다.

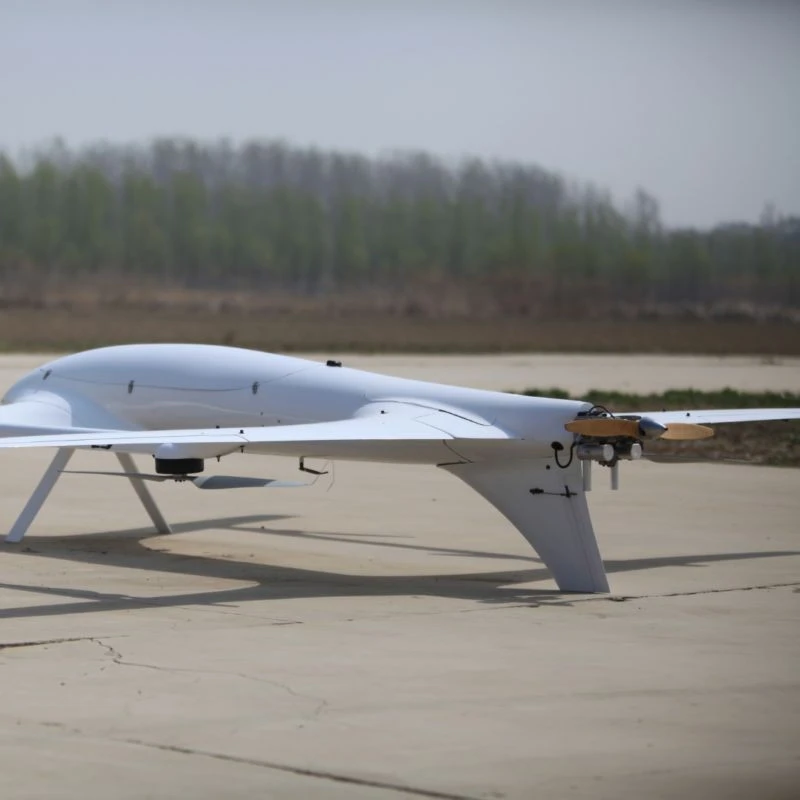

옥외 디스플레이 다이어그램
UAV는 야외의 개방형 시험 비행장에 전시되어 유선형 동체와 혼합된 날개-동체 공기 역학적 레이아웃을 명확하게 보여줍니다.색상 사용자 정의가 가능합니다비행 요구 사항 및 운영 시나리오를 기반으로 합니다. 가장 일반적인 옵션은 흰색과 하늘색입니다.
하얀색: 맑은 날씨에 시각적 시그니처가 낮아 은폐가 필요한 매핑 및 검사 임무에 이상적입니다.
하늘색: 하늘 및 수면과의 높은 환경 호환성으로 장거리 탐지를 줄이고{0}}임무 안전성을 강화합니다.
치수도

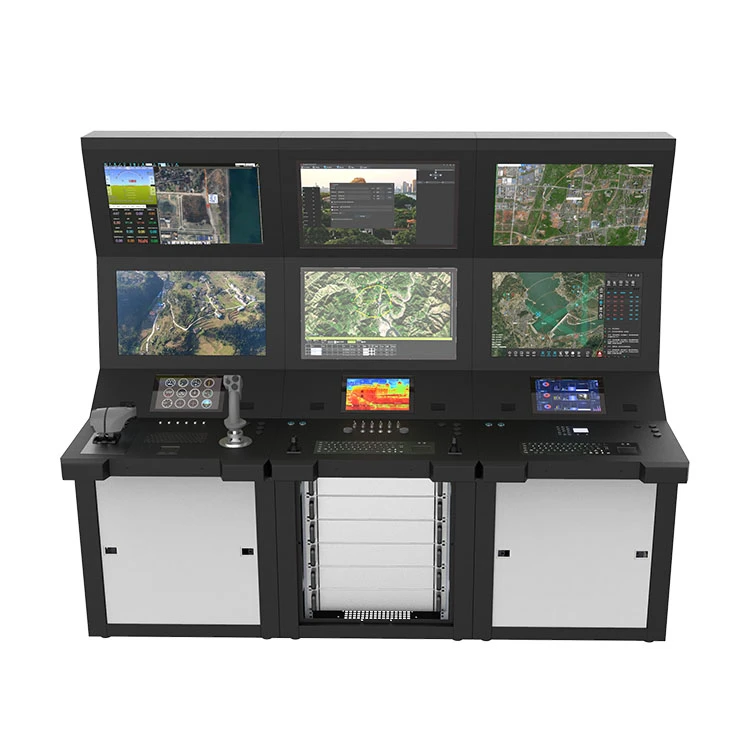

지상 제어 스테이션
우리는 휴대용, 휴대형 및 모듈형 차량 탑재 지상 제어 스테이션을 제공합니다. 다양한 환경과 작업에 따라 다양한 제어 장치를 선택할 수 있습니다.
무엇이 포함되어 있나요?
(다음 구성품은 PTF 세트 패키지의 일부입니다. 기타 액세서리가 필요한 경우 고객 서비스에 문의하십시오.)
1. VTOL 전원 장치:
모터,ESC,수직프로펠러,170cc엔진,전진프로펠러,기화기,점화장치,연료탱크 및 연료파이프라인
2. 항공전자공학 및 연료-관련 시스템:
VTOL-특정 비행 컨트롤러, 고도계, 나침반, 데이터 전송 무선국,(비디오 전송 장비는 선택 사항)
3. 기체 및 구조 부품:
복합 동체/날개, 오리지널 랜딩 기어, 서보 세트(에일러론/엘리베이터/러더 서보)
4. 키트 액세서리:
배터리 팩, PDB(배전반), 예비 프로펠러, 모터 유지 관리 도구, 연료 필터, 취약한 연결 부품(항공 커넥터)
전선, 케이블 등)
전력계통 구성요소(참고)
전진 프로펠러소품 커버 포함
VTOL 모터
참고: 사진은 참고용입니다.
군사용 애플리케이션
다양한 고정밀 추적 및 거리 측정 광전자 장치와 일부 공격 - 유형 장비를 탑재하여 장거리 통합 정찰 및 공격 임무를 수행할 수 있습니다.
인기 탭: 군용 고정익 드론, 중국 군용 고정익 드론 제조업체, 공급업체, 공장, 4 wing drone, fixed wing aircraft drone, fixed wing drone agriculture, gas powered fixed wing drone, long range vtol, uav fixed wing
기본 기술 매개변수
|
레이아웃 양식 |
탠덤윙 / 카나드윙 |
|
파워 폼 |
가솔린 - 구동 |
|
엔진 |
170cc (피스톤 -형 가솔린 엔진) |
|
최대 안전 이륙 중량 |
95kg |
|
수평 비행 속도 |
35m/s |
|
맥시 페이로드 |
45KG(연료포함) |
|
맥시 상승률 |
4m/s |
|
지구력 |
8시간(20kg 탑재량, 경제 순항 속도) |
|
바람 저항 |
이륙은 레벨 5, 비행은 레벨 6 |
|
작동 온도 |
-20도 - 50도 |
|
날개 길이 |
전면 3523mm / 후면 5100mm |
|
동체 길이 |
2566mm(엔진 제외); 2900mm (엔진 포함) |
|
키 |
930mm (수직 꼬리의 가장 높은 지점) |
|
화물칸 크기 1 |
250mm200mm150mm |
|
화물칸 크기 2 |
540mm410mm280mm |
|
탑재량 구획 크기 3 |
410mm*280mm*250mm |
|
실제 고도 |
5000m |
